工作原理：

系统发生瞬时性单相接地故障，对瞬时单相接地故障，通过消弧线圈快速补偿电容电流，使其自动消除，防止事故扩大，系统恢复正常运行；系统发生*性的弧光接地故障，由装置测控单元在监测到接地未消除，在消弧线圈补偿的同时把可控的中电阻投入，投入后自动切除电阻，装置通过增大故障点电流，选出故障线路；投入电阻连续的对故障点注入阻性电流*了选线准确率。通过快速断路器把弧光接地转行成金属性接地，中电阻的投入退出和把弧光接地转换成金属性接地的快速断路器必须分闸时间小于5ms,这样整个切换过程小于20ms;*系统*可靠运行。装置大大提高了供电的可靠性，本产品综合了消弧线圈接地、消弧柜和小电阻接地三种接地方式的优点，并克服了单一的接地方式存在问题。

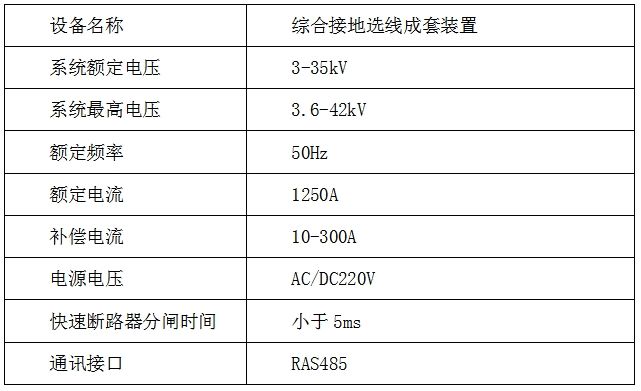

技术参数：

产品特点：

1、快速消弧能做到100%消弧。

2、快速准确选出单相接地线路。

3、能实现消弧与选出故障线路的快速动态配合。

4、单相快速断路器分闸时间小于5ms。
