一、产品简介

六柱过电压保护器产品，由于具有相间和相对地的保护功能，从而成功地解决了因真 空开关开断而引起的操作过电压对设备绝缘危害的问题。为我国的电力事业作出了巨大的 贡献。 但随着系统的日益扩大，电缆及非线性负载的普遍采用，操作过电压和谐振过电压越 来越越严重，导致保护器动作越来越频繁，阀片老化速度加快，也使保护器的预期寿命相 应缩短。以致于，在系统谐振过电压等其它非正常条件下，保护器本身发生崩溃，进而引 发开关柜内相间短路，给用户带来较大的经济损失。

二、原理及特点

1.  采用六柱式结构，相间相地独立保护单元，保护的可靠性大为提高。

  2. 大通流容量，限压效果更好，适用范围更广，耐受力更强，使用寿命更长；

  3. 整体环氧浇筑，密封性好，适用于各种恶劣工况使用。

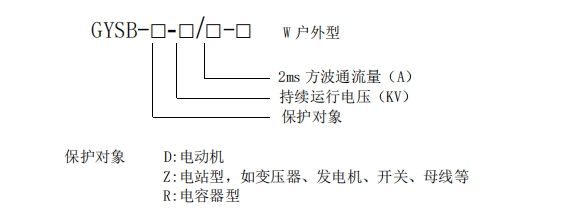

三、型号说明

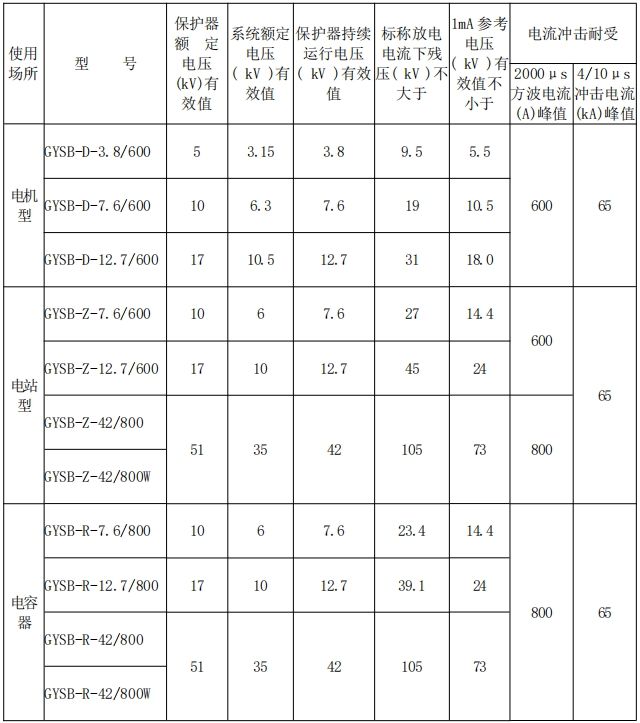

 电气参数: 正常运行条件：

a) 环境温度为-40℃～+50℃；

b) 海拔不超过 1500m；

c) 长期施加在保 护 器 端子间的工频电压应不超过大能容过电压保护器的持续运行电压；

d) 工作频率 50Hz～60Hz；

e) 产品户内外均可使用。

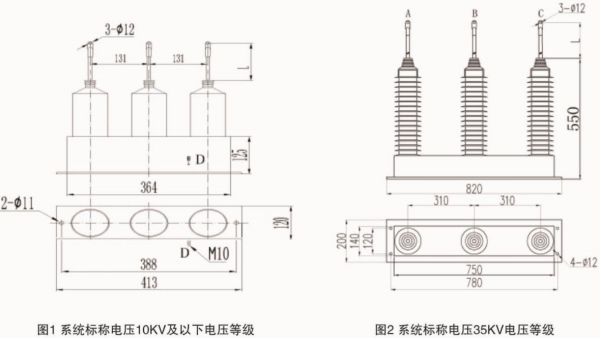

四、外形及安装尺寸

五、安装及注意事项

 1、户内型可水平安装在各种不同型号的开关柜的手车底盘内或支撑梁上；

 2、带有动作记录仪的 GYSB,先将 GYSB 本体(安装方式同上)和动作记录仪(嵌入式,安装在 易观察的地方,外壳须接地)各自固定好后,通过带航空插头的七芯屏蔽电缆相连,安装尺寸详 见《GYSB 过电压动作记录仪技术说明书》；

 3、GYSB 在和三相电源(A、B、C)及接地端(D)相连时,须注意以下事项：

⑴电缆外端裸露的连接线鼻子相互之间距离,应满足不同电压等级的不同相带电导体之间 保持的*小*距离的要求；

⑵GYSB 电缆线之间的*距离及 GYSB 电缆线与不同相母线（或柜体）之间的*距离 应不小于该型保护器相间距离（应在电缆电缆拉紧状况下）；

⑶GYSB 高压电缆长度要根据安装位置进行选择,长短要适当,过长时可将该相电缆捆扎固 定在同相母排(线)上，严禁将不同相电缆捆扎在一起；

⑷安装时严禁手提电缆.同时要注意避免高压电缆被锐器割破。
